7.Sınıf Ampullerin Bağlanma Şekilleri Test

AskinElibol

Öğretmen
13 Ara 2020
10,277
11
38
Soru 1: Ampullerin bağlama şekliyle ilgili olarak aşağıdaki bilgilerden hangisi yanlıştır?

A) Seri bağlı ampullerin sayısı arttıkça ampuller daha parlak yanar.
B) Paralel bağlı ampullerin sayısı arttıkça ampullerin parlaklıkları değişmez.
C) Seri bağlı ampullerin sayısı arttıkça devreden geçen akım azalır.
D) Paralel bağlı ampullerden birisi patlarsa diğerleri yanmaya devam eder.

CEVAP




Soru 2: Bir elektrik devresinde aşağıdaki bilgilerden hangisi yanlıştır?

A) Elektrik devresinde akımı kontrol eden anahtardır.
B) Elektrik devresinde, elektrik akımının yönü pilin - kutbundan + kutbuna doğrudur.
C) Ampul, elektrik devresinde elektrik enerjisini ışık enerjisine çevirir.
D) Birden fazla pil bir araya gelerek bataryayı oluşturur.

CEVAP




Soru 3: Basit elektrik devresi su tesisatına benzetilebilir.
Buna göre aşağıdaki eşleştirmelerden hangisi yanlıştır?

A) Su pompası → Pil
B) Kıvrımlı boru → Direnç
C) Boru → Duy
D) Vana → Anahtar

CEVAP




Soru 4: Aşağıdaki araçlardan hangisi kimyasal enerjiyi elektrik enerjisine çevirir?

A) Pil
B) Ampul
C) Jeneratör
D) Dinamo

CEVAP




Soru 5: Direnç ile ilgili verilen bilgilerden hangisi yanlıştır?

A) Direnç direnç ölçer ile ölçülür.
B) Direnç birimi Ohm'dur.
C) Direnç elektrik akımına gösterilen zorluktur.
D) Bir elektrik devresinde akım arttıkça direnç azalır.

CEVAP




Soru 6: Aşağıdaki bilgilerden hangisi yanlıştır?

A) Elektrik devresinde seri bağlı pil sayısı artarsa akım artar.
B) Elektrik devresinde seri bağlı ampul artarsa direnç artar.
C) Elektrik devresinde paralel bağlı ampul sayısı artarsa direnç artar.
D) Ampul uçlarına uygulanan gerilim artarsa ampul daha parlak yanar.

CEVAP




Soru 7: Aşağıdaki yerlerden hangisinde seri bağlı ampuller kullanılmıştır?

A) Evimizdeki ampuller
B) Yılbaşı ağacındaki ampuller
C) Sokak lambalarındaki ampuller
D) Otomobillerdeki ampuller

CEVAP




Soru 8: Ampermetre ile ilgili verilen bilgilerden hangisi yanlıştır?

A) Ampermetrenin direnci çok fazladır.
B) Ampermetre devreye seri bağlanır.
C) Ampermetre devreden geçen akım miktarını ölçer
D) Ampermetrenin de + ve - uçları vardır.

CEVAP




Soru 9: Voltmetre ile ilgili verilen bilgilerden hangisi yanlıştır?

A) Voltmetre devreye paralel bağlanır.
B) Voltmetre devredeki potansiyel farkını ölçer.
C) Voltmetre'nin direnci çok fazladır.
D) Voltmetre üzerinden çok fazla akım geçer.

CEVAP




Soru 10: Aşağıdaki elektrik devresinde anahtar kapatıldığında devreden geçen akım kaç Amper'dir?

A) 60 A
B) 30 A
C) 7 A
D) 2,4 A

CEVAP




Soru 11: Özdeş pillerle kurulan devrelerden hangisinde ampul parlaklığı en fazla olur?

A) I.
B) II.
C) III.
D) IV.
CEVAP




Soru 12: Özdeş ampullerle kurulan aşağıdaki devrelerden hangisinde ampul daha fazla ışık verecektir? (Ampullerin patlamadığı kabul edilecek.)


A) I.
B) II.
C) III.
D) IV.

CEVAP




Soru 13: Özdeş ampullerle kurulan elektrik devresinde ampullerin parlaklıklarını karşılaştırınız?

A) 1 = 2 = 3
B) 1 > 2 > 3
C) 1 = 2 > 3
D) 1 = 2 < 3

CEVAP




Soru 14: Aşağıda çeşitli elektrik devreleri verilmiştir.

Verilen elektrik devrelerinden hangisi ampullerin bağlanma şekli açısından diğerlerinden farklıdır?

A) I.
B) II.
C) III.
D) IV.

CEVAP




Soru 15: Aşağıdaki elektrik devresinde ampermetre 2 amper gösterdiğine göre, voltmetrenin gösterdiği değer kaç volttur?

A) 2V
B) 4V
C) 8V
D) 16V

CEVAP




Soru 16: Aşağıdaki şekilde A ampulü üzerinden 2A akım geçmektedir. B ampulü üzerinden kaç Amper akım geçer?

A) 2A
B) 3A
C) 7A
D) 10A

CEVAP

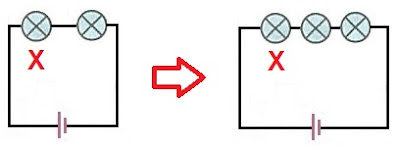

Soru 17: Aşağıdaki X ampulünün yanına özdeş bir ampul daha ilave ediliyor.

Devrenin son durumu hakkında aşağıda verilen bilgilerden hangisi yanlıştır?

A) X ampulü üzerinden geçen akım artar.
B) Devrenin toplam direnci artar.
C) X ampulünün parlaklığı azalır.
D) Ampuller üzerinden eşit akım geçer.

CEVAP




Soru 18: Özdeş ampullerle oluşturulmuş aşağıdaki elektrik devresinde ampullerin parlaklıklarını karşılaştırınız?

A) X = Y = Z
B) X = Y > Z
C) X > Y > Z
D) X = Y < Z

CEVAP
